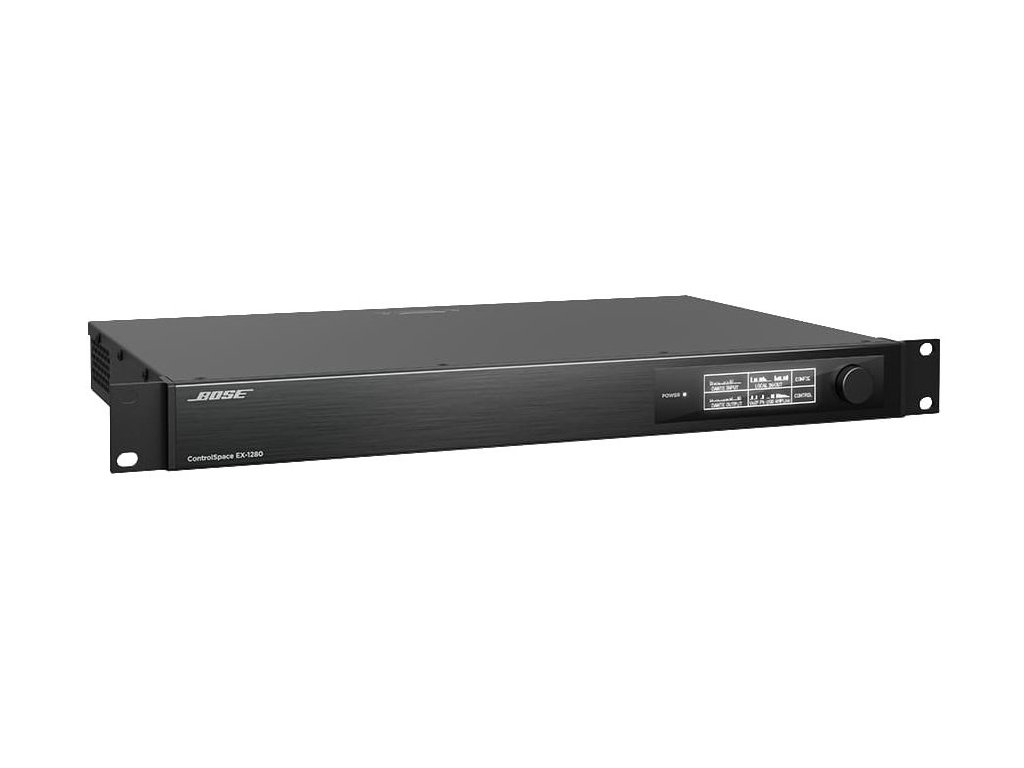

ControlSpace EX-1280 Digital Signal Processor

Detailní popis produktu

ControlSpace EX-1280 je digitální signálový procesor s otevřenou architekturou, který je vybaven pro univerzální aplikace zpracování zvuku. Dvanáct mikrofonních/linkových analogových vstupů, osm analogových výstupů, výstup Bose Professional AmpLink a možnost připojení 64 × 64 Dante umožňují flexibilní konfiguraci a kvalitní ovládání zvukového systému. Software ControlSpace Designer zjednodušuje proces nastavení pomocí programování metodou drag-and-drop, takže konfigurace je rychlá a snadná.

Hlavní funkce:

- Otevřená architektura, provedení 1RU pro univerzální a PA aplikace
- Připojení USB usnadňuje integraci se zdroji zvuku na PC.
- Zvukové sítě Dante podporují 64 × 64 zvukových kanálů pro připojení k dalším produktům s podporou Dante, včetně mikrofonů, zesilovačů, mixů a koncových zesilovačů s nativní integrací Dante.
- Výstup AmpLink poskytuje 8 kanálů nekomprimovaného digitálního zvuku s nízkou latencí do zesilovačů Bose Professional vybavených AmpLinkem.

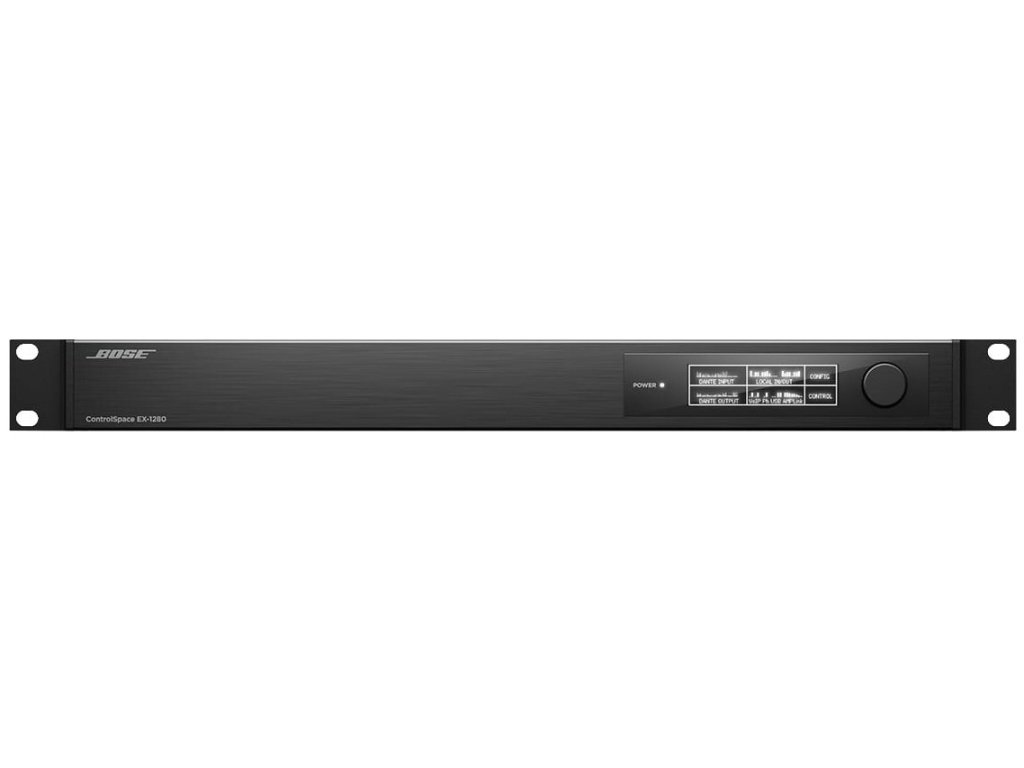

- Rozhraní na předním panelu je vybaveno velkým displejem OLED a otočným ovladačem pro nastavení síťových parametrů a sledování aktivity kanálů.
- GPIO (5 vstupů/5 výstupů) a sériové rozhraní pro propojení s externími zařízeními a řídicími systémy

Technické údaje:

- Oddělení kanálů (přeslechy): < -105 dB při +4 dBu, vstupní signál 1 kHz
- Dynamický rozsah: > 115 dB, vážený A, 20 Hz - 20 kHz, analogový vstup až analogový výstup
- Frekvenční odezva: 18 Hz - 20 kHz (+0,8 dB/-0,2 dB), referenční frekvence 1 kHz
- THD+N: < 0,003 % při +4 dBu (vážený A, 20 Hz - 18 kHz) / < 0,01 % při +44 dBu (vážený A, 20 Hz - 18 kHz)
- Vstupní kanály: 12 symetrických, mikrofonní/linkové

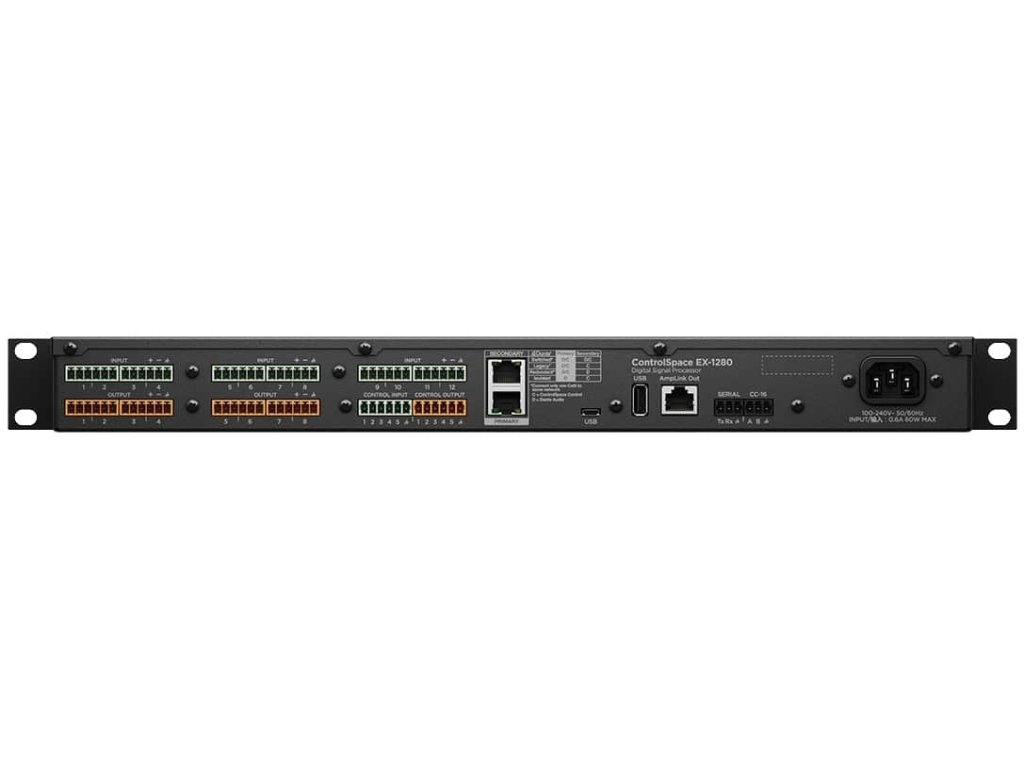

- Konektory: (1) 6kolíkový Euroblock, 3,81 mm, odnímatelný
- Ekvivalentní vstupní šum: -118 dB při zisku 44 dB
- Možnosti citlivosti: 0 dB, +14 dB, +24 dB, +32 dB, +44 dB, +54 dB, +64 dB
- Vstupní impedance: 12 kΩ při 1 kHz, s fantomovým napájením nebo bez něj
- Maximální vstupní úroveň: +24 dBu
- Fantomové napájení: VDC, 10 mA, softwarově volitelné pro každý vstup
- Kanály: 64 vstupů Dante × 64 výstupů Dante, primární/sekundární / 8 výstupů AmpLink
- Konektory: (2) RJ-45 Dante in/out / (1) RJ-45 AmpLink out
- Typ: Dante (vstup/výstup), AmpLink (výstup)
- Kanály: 8 symetrických, linkových
- Konektory: 6 kolíkový Euroblock, 3,81 mm
- Maximální výstupní úroven: +24 dBu
- Výstupní impedance: 200 Ω
- Barvy: Černá
- Chladicí systém: 2 ventilátory s proměnlivou rychlostí bočního větrání
- Čistá hmotnost: 3,2 kg
- Rozsah provozních teplot: 0 °C až 40 °C (32 °F až 104 °F)
- Rozměry výrobku (V × Š × H): 44 mm × 483 mm × 282 mm
- Prostory pro umístění do stojanu: 1RU
- Rozsah napětí, analogový: 0 V - 3,3 V (maximálně 5 V)
- Digitální vstupní napětí: 0 V - 3,3 V (prahová hodnota 1,6 V)
- Síťový konektor: Vstup IEC 60320-C14
- Síťové napětí: 85-264 V AC, 50/60 Hz
- Spotřeba střídavého proudu: 35 W typicky při teplotě okolí 40 °C (104 °F)
- Rozptyl výkonu: 60 W (205 BTU/hod, 52 kcal/hod)
- Připojení počítačového rozhraní: RJ-45 (Dante)
- Softwarové aplikace: ControlSpace Designer 5.5 nebo novější (Windows)
- Displej: 256 × 64 OLED
- Indikátory stavu LED: (1) LED dioda napájení/stav
- Integrovaný DSP: A/D a D/A převodníky 48 kHz / 24 bitů
- Zpoždění zvuku: 1,05 ms, analogový vstup až analogový výstup
- Zpoždění: 43 s
- S podporou DSP: Ano
- Maximální výpočet: 3,6 GIPS / 2,7 GFLOPS
- Signálový procesor/CPU: 32bitový procesor DSP s pevnou / pohyblivou desetinnou čárkou 456 MHz / procesor Cortex-A8 600 MHz
- Vzorkovací frekvence / bitová hloubka: 48 kHz / 24 bitů
