Zone 423

Detailní popis produktu

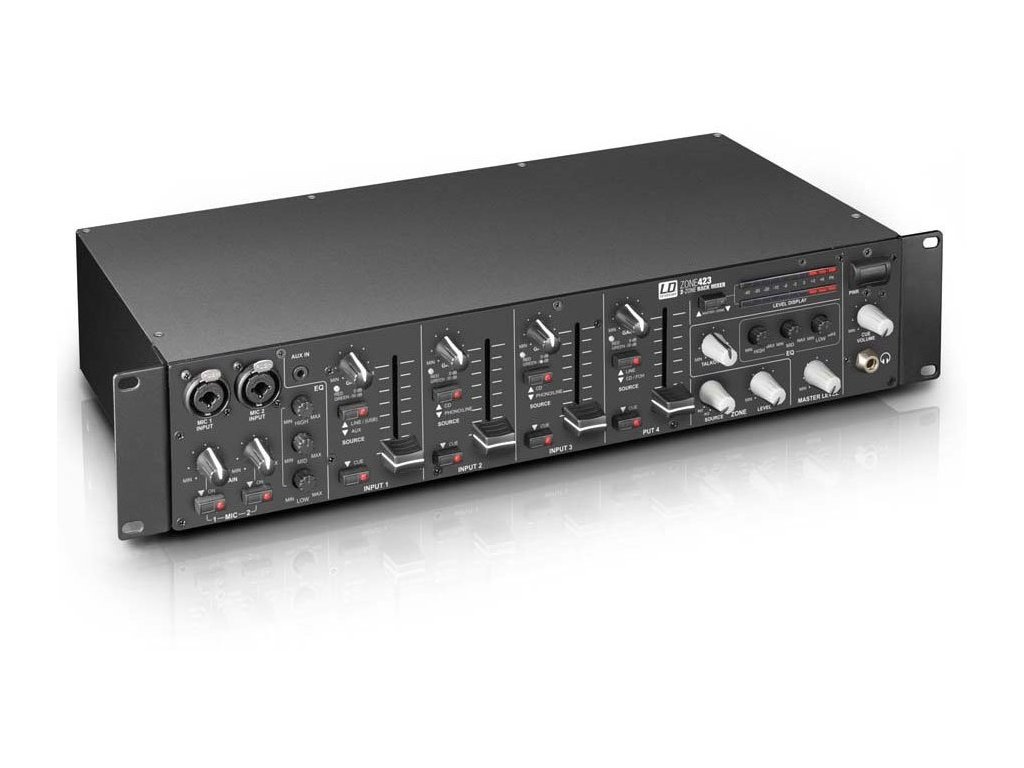

ZONE 423 je plně vybavený zónový mixážní pult se 4 linkovými a 2 mikrofonními kanály, které lze přiřadit k hlavnímu a zónovému výstupu. Díky všestranné konektivitě je kompaktní 2U rackové zařízení dokonalým řídicím centrem pro PA systémy v prodejnách potravin, klubech, hotelech nebo fitness centrech.

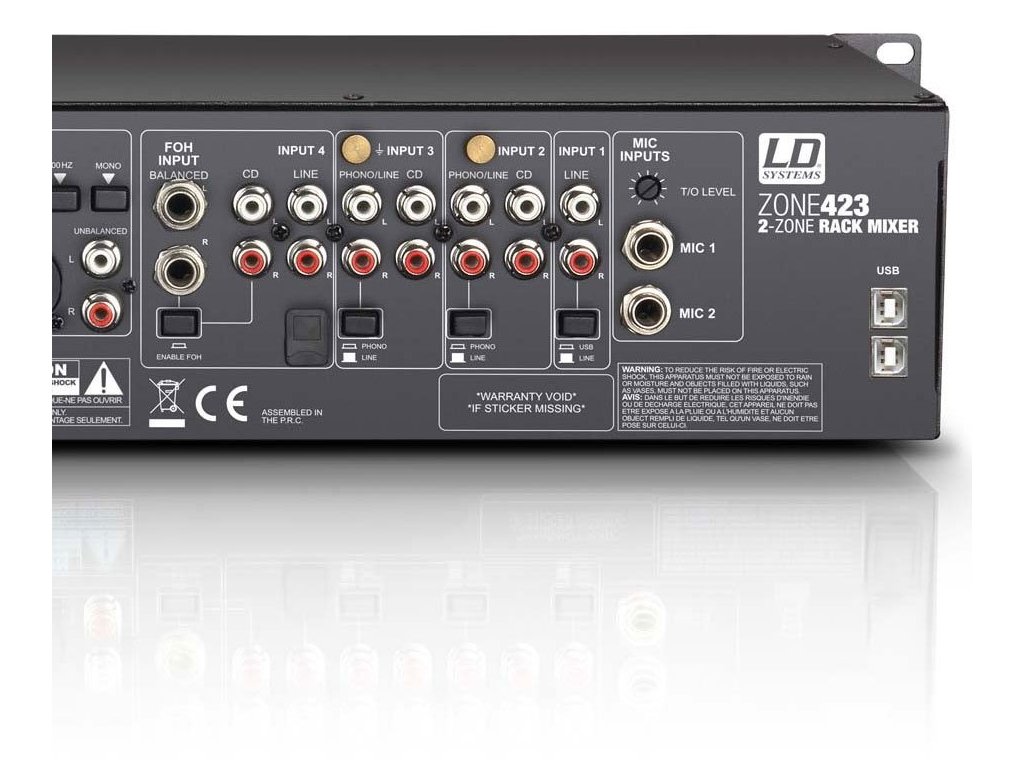

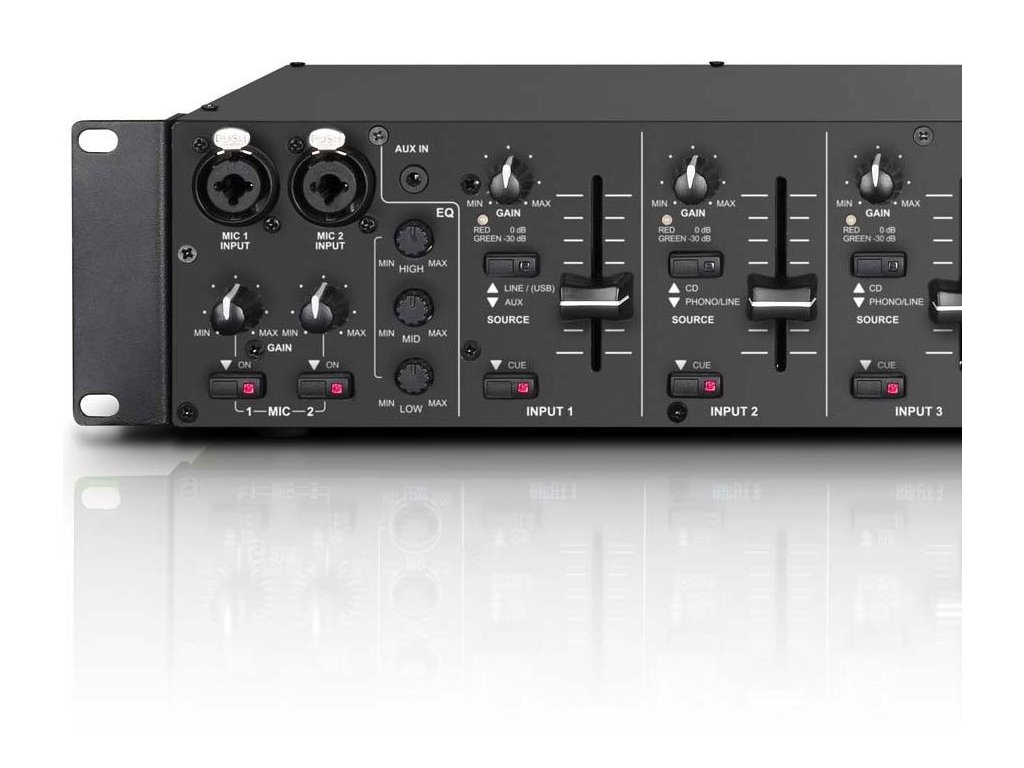

Kromě dvou symetrických mikrofonních vstupů s proměnnou úrovní Gain a Talkover, 12V fantomového napájení a sdíleného 3-pásmového ekvalizéru nabízí ZONE 423 Line, Phono- a Aux-stereo připojení ve formátu RCA, FOH- vstup s vyváženým stereo jack konektorem, stejně jako USB a 3,5 mm mini jack. USB port se používá jako stereo vstup a výstup a umožňuje použití mixážního pultu jako externího audio rozhraní. Čtyři vstupní kanály mají individuální ovládání zesílení se zobrazením signálu a špičkové hodnoty, 45mm fadery pro úpravu hlasitosti a tlačítka cue.

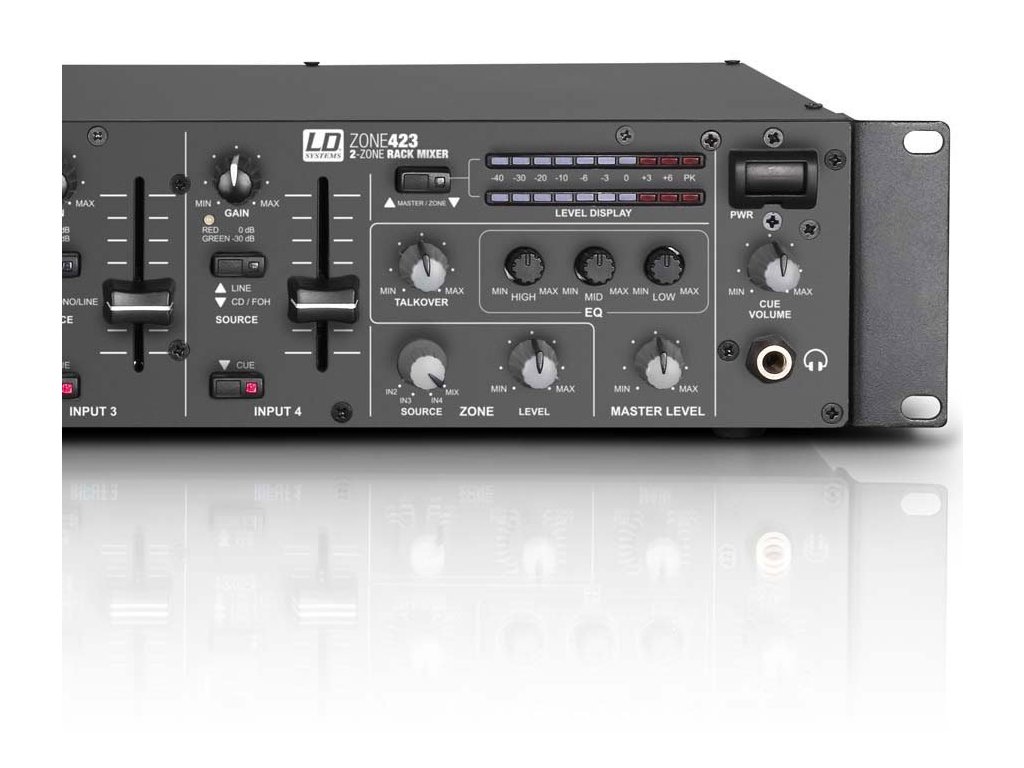

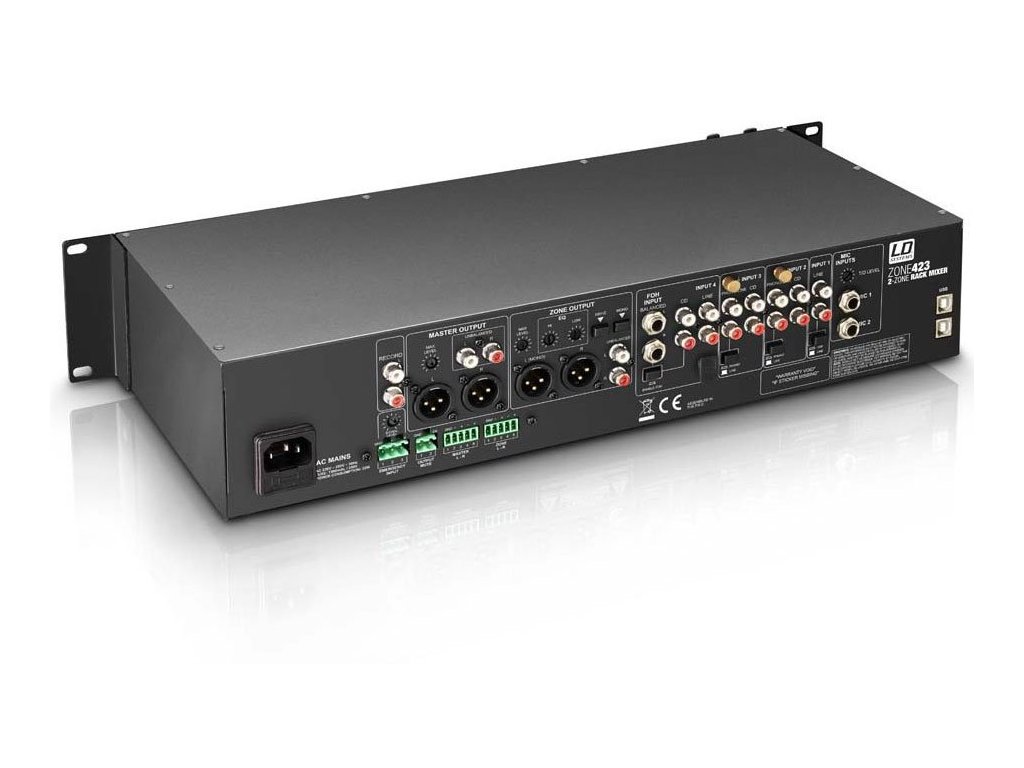

Sekce master a zónová mají každá svůj vlastní EQ, symetrický XLR a nesymetrický RCA výstup: hlavní výstup přes konektory svorkovnice a výstup zóny pomocí přepínače mono součtu a 100 Hz horní propusti. Indikaci stereo úrovně lze nastavit na master nebo zónu a maximální výstupní úroveň lze přednastavit pro obě na zadní straně mixpultu. Kromě nastavitelného připojení sluchátek pro předposlech má ZONE 423 také záznamový výstup.

Technické údaje:

- Typ produktu: Zónový mixážní pult
- Určeno: Instalace
- Počet zón: 2 (hlavní, zóna)
- Typ: stereo
- Výška instalace: 2 U
- Celkový počet vstupních kanálů: 6 (2x Mic, 1x Line/Aux, 2x Line/Phono, 1x Line/FOH)
- Frekvenční odezva: 20 - 40000 Hz
- Mikrofonní kanály: 2 (s fantomovým napájením 12 V)
- Připojení kanálů mikrofonu: 6,3 mm stereo jack (vyvážený), XLR
- Ovládání kanálů mikrofonu: 1 x EQ Hi, 1 x EQ Low, 1 x Talkover, 1 x Talkover Level, Gain, On/Off
- Prvky zobrazení kanálů mikrofonu: On-LED
- Vstupní impedance mikrofonních kanálů: 4 kOhm
- Vstupní citlivost kanálů mikrofonu: 8 mV
- Mikrofonní kanály THD: 0,07 %
- Linkové kanály: 4 (Vstup 1: USB/Linka, Vstup 2 + 3: Linka/Phono/CD, Vstup 4: Linka/FOH)
- Linkové vstupní konektory: vstup 4: 4 x RCA + 2 x 6,3 mm jack, Vstup 1: 2 x RCA + 3,5 mm stereo jack + USB, vstup 2 + 3: 4 x RCA
- Ovládání linkového kanálu: Cue, Enable FOH, Gain, level, Source
- Prvky zobrazení řádkového kanálu: Cue-LED, Signál/0 dB-LED
- Vstupní impedance linkového kanálu: (Phono) 60 kOhm, 6 kOhm
- Citlivost vstupu linkových kanálů: (Phono) 10 m V, 1 V
- Linkové kanály THD: (Phono) 0,05 %, 0,03 %
- vstupní citlivost AUX/Line: 3 V
- Linkové výstupy: 3 (Master – Stereo, Zóna – Stereo/Mono, Rec – Stereo)
- Výstupní konektory Master: 2 x XLR (symetrický), RCA (x2), Svorkovnice
- Hlavní ovládací prvky: EQ Hi, EQ Low, EQ Mid, level, Max. Úroveň
- Hlavní výstupní úrovně: (symetrický) 21 dBu, (nesymetrický) 18 dBu
- Připojení zónového výstupu: 2 x XLR (symetrický), RCA (x2), Svorkovnice
- Ovládání zón: 100 Hz High Pass, EQ Hi, EQ Low, level, Max. Úroveň, mono, Zdrojový vstup 2 - 4/Mix
- Úrovně výstupu zóny: (symetrický) 21 dBu, (nesymetrický) 18 dBu
- Výstupní připojení Rec: 2x RCA
- Výstup pro sluchátka: 1
- Port výstupu pro sluchátka: 6,3 mm TRS
- Ovládání sluchátkového výstupu: Hlasitost cue
- Výstupní napětí sluchátek: (@ 32 Ohm) 1,2 V
- Další vstupy: 2 (nouzový vstup, ztlumení výstupu)
- Připojení Další vstupy: Svorkovnice
- Další ovládací prvky vstupu: Úroveň nouzového vstupu
- Nouzový vstup citlivosti vstupu: 5 V
- Další ovládací prvky: vypínač
- Další zobrazovací prvky: LED napájení
- Provozní napětí: 220 - 250 V AC, 50 Hz
- Síťový konektor: IEC napájecí konektor
- Spotřeba energie: 22 W
- Pojistka: T 500 mAL / 250 V
- Šířka: 483 mm
- Výška: 89 mm
- Hloubka: 210 mm
- Hmotnost: 3,3 kg
- Příslušenství (v ceně): Napájecí kabel, svorkovnice
