Zone 622

Detailní popis produktu

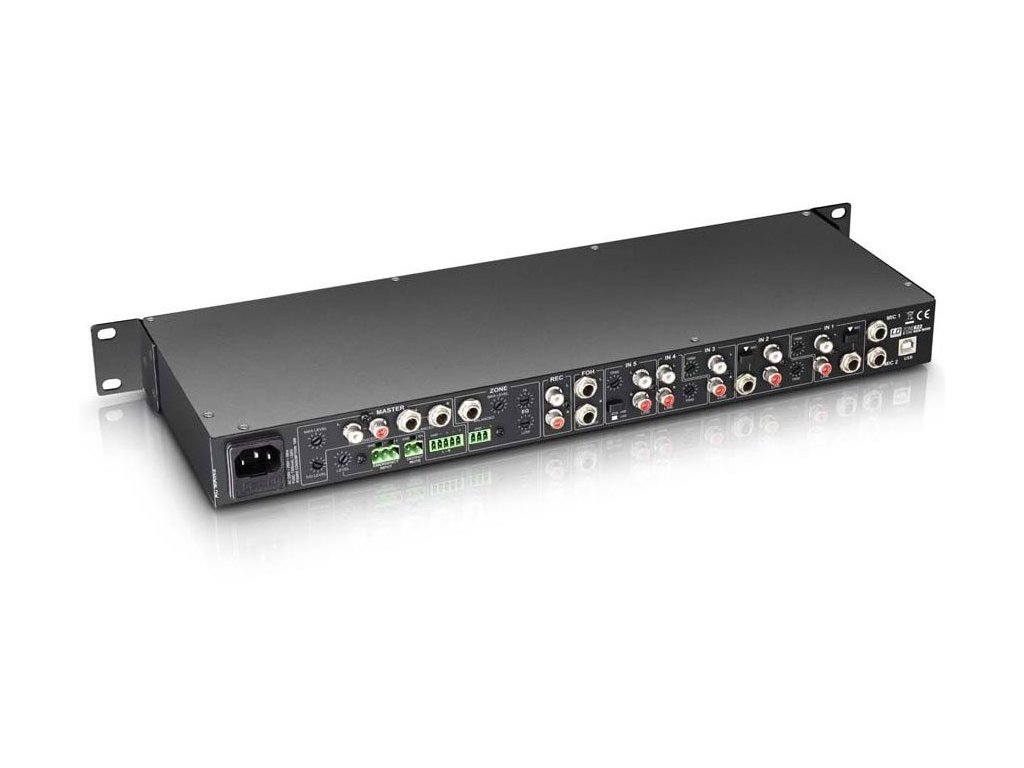

ZONE 622 je kompaktní 1U zónový mixážní pult se 6 linkovými a 2 mikrofonními kanály, které lze přiřadit ke stereo nebo mono master výstupu. Zařízení má všechny podstatné funkce, vstup pro externí systém nouzového hlášení s vlastním ovládáním hlasitosti a napojení na dálkově ovládané ztlumení spínání. ZONE 622 je vhodný jako ozvučení pro samostatné zóny v restauracích, klubech, hotelech, fitness centrech a pro prezentace.

Dva vyvážené mikrofonní kanály se stereo jack vstupy jsou vybaveny ovládacími prvky pro zesílení, hlasitost Talkover, útlum Talkover, 12V phantomové napájení a sdílený 2pásmový EQ. Linkové kanály 1 a 2 lze také použít pro připojení nesymetrických mikrofonů a kanál 6 je speciálně navržen pro symetrické signály FOH. Stereo vstupní kanály ZONE 622 mají tlačítko Cue a zobrazení signálu ovládání hlasitosti a kanály 1-5 mají další trimr zesílení. Navíc má zónový mix 3,5 mm mini jack vstup a USB port, který se používá jako stereo vstup a výstup (záznamový výstup). ZONE 622 tedy můžete použít jako externí audio rozhraní.

Stereo a mono výstupní sekce mají, 2-pásmový ekvalizér, trimr pro nastavení maximální výstupní úrovně a také elektronicky vyvážené jack konektory a svorkovnice. Stereo sekce má navíc nevyvážené RCA. Výbavu pro ZONE 622 doplňuje nastavitelný konektor pro sluchátka pro náhled a záznamový výstup.

Technické údaje:

- Typ produktu: Zónový Mixážní pult
- Typ: Instalace
- Počet zón: 2 (hlavní, zóna)
- Typ: stereo
- Výška instalace: 1 U
- Celkový počet vstupních kanálů: 8 (2x Mic, 2x Mic/Line, 3x Line, 1x FOH)
- Frekvenční odezva: 20 - 40000 Hz
- Mikrofonní kanály: 2 (s fantomovým napájením 12 V)
- Připojení kanálů mikrofonu: 6,3 mm stereo jack (vyvážený)
- Ovládání kanálů mikrofonu: 1 x EQ Hi, 1 x EQ Low, 1 x Talk Over Damp, 1 x Talk Over Level, Gain, On/Off
- Prvky zobrazení kanálů mikrofonu: On-LED
- Vstupní impedance mikrofonních kanálů: 4 kOhm
- Vstupní citlivost kanálů mikrofonu: 6,1 mV
- Mikrofonní kanály THD: 0,08 %
- Linkové / mikrofonní kanály: 2

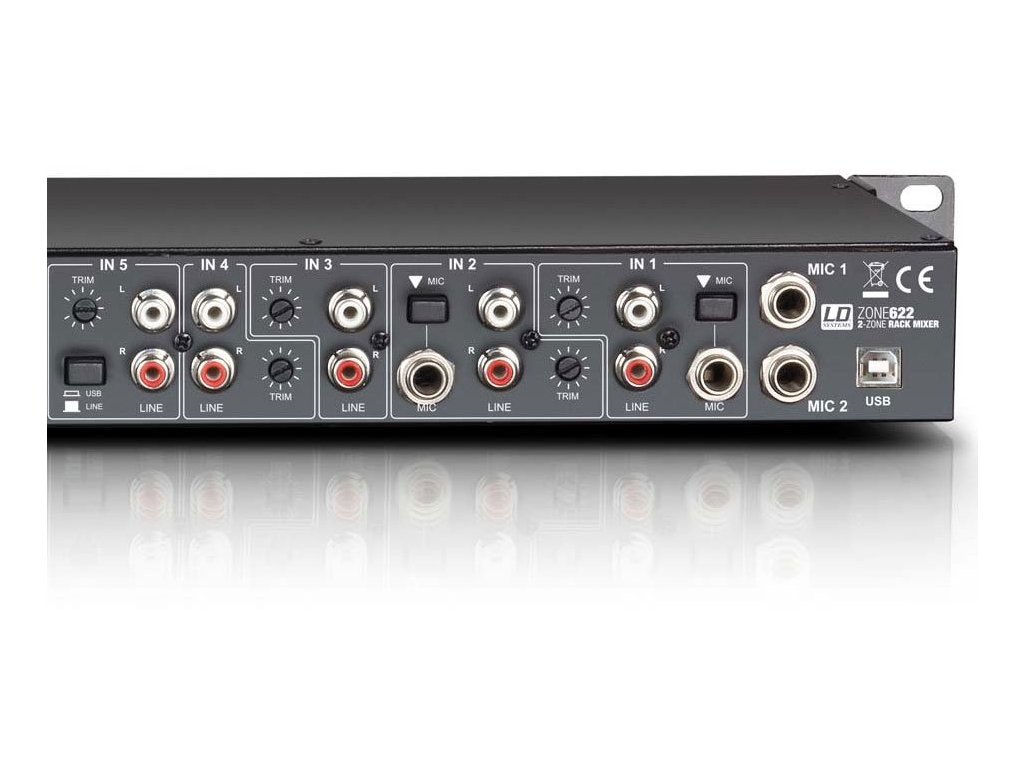

- Linkové / mikrofonní vstupní konektory: 2 x RCA, 3,5 mm stereo jack (vstup 1), 6,3 mm stereo jack (vyvážený)
- Ovládání linkového / mikrofonního kanálu: Cue, level, mic/lline, Trim
- Prvky zobrazení linky / mikrofonu: Cue-LED, Signa-LED
- Linkové kanály: 3
- Linkové vstupní konektory: Vstup 3-4: 2 x RCA, Vstup 5: 2 x RCA + USB
- Ovládání linkového kanálu:, úroveň, Trim
- Prvky zobrazení kanálu: Cue-LED, Signa-LED
- Vstupní impedance linkového kanálu: 4 kOhm
- Citlivost vstupu linkových kanálů: 1,5 V
- Linkové kanály THD: 0,03 %
- vstupní citlivost AUX/Line: 3 V
- FOH kanály: 1
- Vstupní připojení FOH: 6,3 mm stereo jack (2x vyvážený)
- Ovládací prvky vstupu FOH: úroveň
- Prvky zobrazení vstupu FOH: Cue-LED, Signa-LED
- Linkové výstupy: 3 (Master – Stereo, Zóna – Mono, Rec – Stereo)

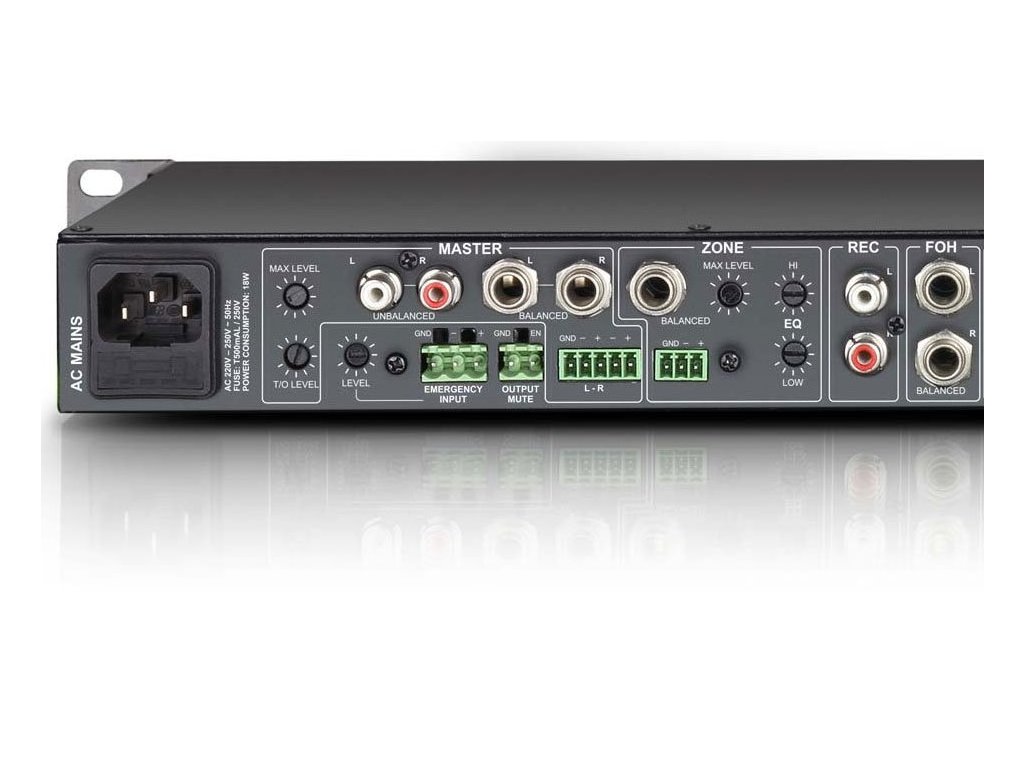

- Výstupní konektory Master: 6,3 mm stereo jack (2 x vyvážený), RCA (2x), svorkovnice
- Hlavní ovládací prvky: EQ Hi, EQ Low, level, Max. Úroveň
- Hlavní zobrazovací prvky: 5-segmentový level metr
- Hlavní výstupní úrovně: (symetrický) 24 dBu, (nesymetrický) 18 dBu
- Připojení zónového výstupu: 6,3 mm stereo jack (vyvážený), svorkovnice
- Ovládání zón: EQ Hi, EQ Low, level, Max. Úroveň, Zdrojový vstup 1-5/Mix
- Prvky zobrazení zóny: 5-segmentový level metr
- Úrovně výstupu zóny: 24 (symetrický/ nesymetrický) dBu
- Výstupní připojení Rec: 2x RCA
- Výstup pro sluchátka: 1
- Port výstupu pro sluchátka: 6,3 mm TRS
- Ovládání sluchátkového výstupu: Hlasitost cue
- Výstupní napětí sluchátek: (@ 32 Ohm) 1,25 V
- Další vstupy: 2 (nouzový vstup, ztlumení výstupu)
- Připojení Další vstupy: Svorkovnice
- Další ovládací prvky vstupu: Úroveň nouzového vstupu
- Další ovládací prvky: vypínač
- Další zobrazovací prvky: Power-LED
- Provozní napětí: 220 - 250 V AC, 50 Hz
- Síťový konektor: IEC napájecí konektor
- Spotřeba energie: 18 W
- Pojistka: T 500 mAL / 250 V
- Šířka: 485 mm
- Výška: 44 mm
- Hloubka: 179 mm
- Hmotnost: 2,4 kg
- Příslušenství: (v ceně) Napájecí kabel, svorkovnice
