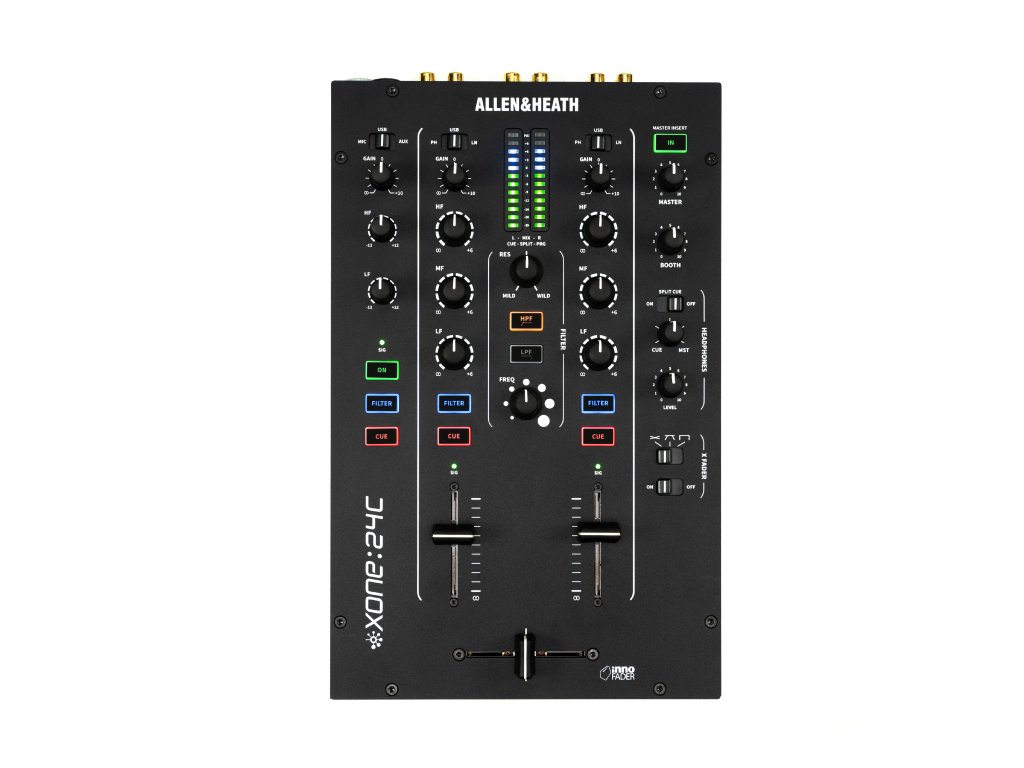

Xone:24C

Detailní popis produktu

Xone:24C je kompaktní 2+1kanálový hybridní DJ mixpult, který spojuje kvalitu analogového zvuku s flexibilním digitálním připojením.

Navazuje na plně analogový model Xone:24 a přidává vysoce kvalitní USB-C rozhraní a napájený USB hub pro snadnou integraci s DVS, streamovacími a produkčními sestavami.

Seznam funkcí:

Analogová signálová cesta:

- Nízký šum, vysoce ziskový RIAA předzesilovač
- 3pásmový izolační EQ
- Teplé, čisté analogové sčítání
- Spárované vstupy Phono/Line

- Klasický Xone:VCF (Voltage Controlled Filter)
- Mini InnoFADER crossfader
- Master Insert / FX se spínačem
- Hmatové podsvícené přepínače
- Uzamykatelné/neuzamykatelné režimy Cue
- RGB chromatické LED měřiče kanálů

USB-C Audio/MIDI rozhraní:

- 96 kHz, 24 bit, class-compliant (Mac, Windows, iOS)

3 režimy:

- Stream
- DVS Pro
- DAW

MIDI výstup z:

- Mini InnoFADER
- Filtru: HPF / LPF a frekvence
- Kanálů: filtr, cue, fadery
- Master Insert In

- Dvouportový napájený USB hub

Profesionální zvuk

Xone:24C je určen pro menší prostory, domácí sestavy nebo mobilní DJ setupy. Nabízí stejné klíčové nástroje jako vlajkové mixy řady Xone – včetně filtru Xone a mini InnoFADERu – v kompaktním a přístupném provedení. Ať už se učíš mixovat, hraješ naživo, posloucháš doma nebo tvoříš ve studiu, Xone:24C ti nabídne profesionální vstup do světa Xone bez kompromisů.

Zvuk analogu

Srdcem Xone:24C je precizně navržená plně analogová signálová cesta, která přináší čistotu, teplo a dynamiku typickou pro zvuk Xone.

Dvojice vysoce ziskových, nízkošumových RIAA předzesilovačů zajišťuje věrnou reprodukci vinylových zdrojů, zatímco spárované Phono/Line vstupy umožňují snadné přepínání mezi gramofony a digitálními přehrávači bez ztráty zisku.

Třípásmový izolační EQ nabízí přesnou a kreativní kontrolu nad mixem – od výměny basových linek až po plynulé přechody.

Základem je precizně vyladěné čisté analogové sčítání, které poskytuje hluboké a silné basy a otevřené, detailní výšky – profesionální plný zvuk, jaký lze dosáhnout pouze s analogovým mixem.

Hybridní workflow

Ať už používáš timecode vinyl, streamuješ sety nebo propojuješ s DAW, Xone:24C nabízí plug-and-play digitální připojení a zároveň zachovává klasický pocit i zvuk pravého analogového mixpultu.

Třírežimové USB audio rozhraní s podporou 96 kHz poskytuje čistý zvuk a jednoduché nastavení.

Napájené USB-C porty umožňují připojit kontroléry (např. řady Xone:K) nebo jakákoli zařízení s USB-C MIDI/audio připojením, čímž vytváří jednoduché a centralizované centrum připojení.

Navíc jsou MIDI signály z klíčových ovladačů mixu posílány do připojeného hostitelského systému.

Legendární Xone filtr

Model Xone:24C obsahuje ikonický Xone:VCF filtr pro kreativní a přesné tvarování zvuku. Nabízí režimy low-pass a high-pass, plynulé ladění frekvence a legendární regulaci rezonance od jemné po extrémní. Jedná se o stejnou technologii filtru, jaká se používá ve vlajkových mixech Allen & Heath Xone.

Stvořen pro výkon

Xone:24C je vybaven Mini innoFADER crossfaderem, který DJové po celém světě oceňují pro jeho plynulost a odolnost. Podsvícené spínače, citlivé měření úrovně a rozsáhlé vstupy/výstupy tvoří mixpult navržený pro spolehlivý výkon bez ohledu na prostředí.

Flexibilní integrace efektů

Nový Master Insert FX loop umožňuje snadné zapojení externích efektů pomocí zadních send/return konektorů. Díky tomu lze jednoduše propojit oblíbené efektové procesory s tvými mixy.

Ve stálých instalacích může být Master Insert připojen k dynamickým procesorům, což umožňuje kontrolu nad hlavním výstupem pro potřeby správy zvukového systému nebo akustiky prostoru.

Technické specifikace:

EQ Hlavní kanály (CH1 & CH2):

- 3pásmový izolátor EQ: –∞ až +6 dBu
- Výšky: 3,5 kHz
- Středy: 1,1 kHz
- Basy: 500 Hz

AUX kanál:

- 2pásmový EQ: ±12 dBu
- Výšky: 900 Hz
- Basy: 750 Hz

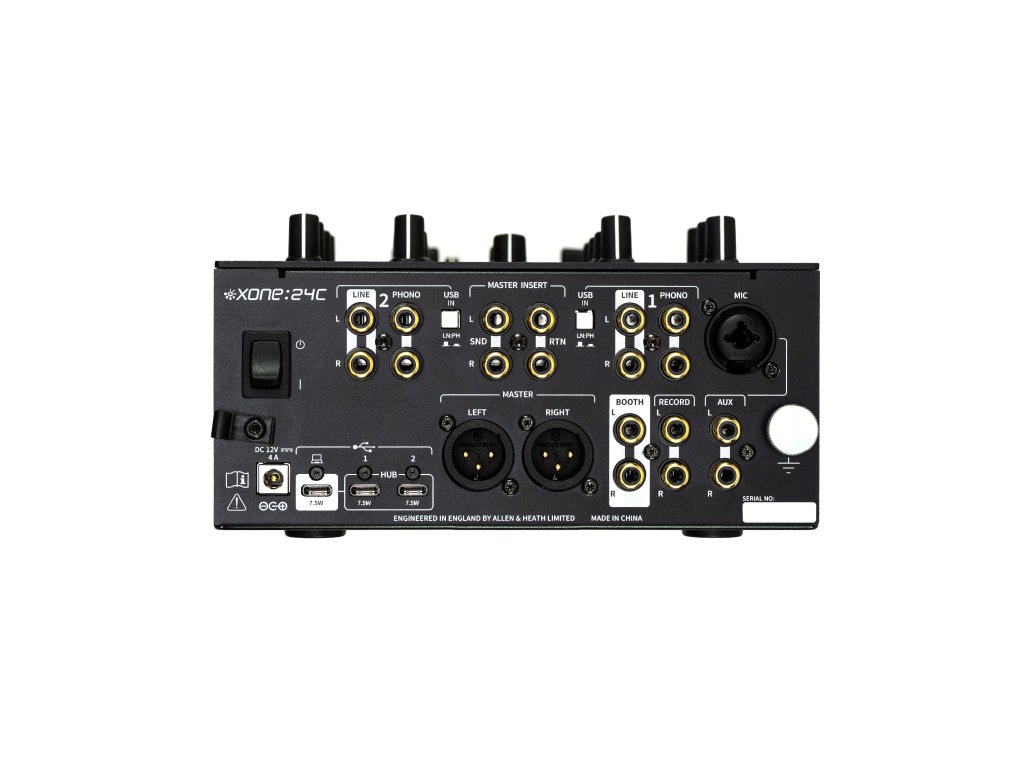

Vstupy

- Linkové vstupy: 3× stereo RCA (CH1, CH2, AUX)
- Phono vstupy: 2× stereo RCA (CH1, CH2)
- Mikrofonní vstup: 1× kombinovaný XLR + TRS

Výstupy

- Master výstup: 1× stereo XLR (symetrický)
- Booth výstup: 1× stereo RCA (nesymetrický)
- Record výstup: 1× stereo RCA (nesymetrický)
- Master Insert FX Loop: 1× stereo RCA (Send + Return)

Filtr

- 1× stereo analogový napěťově řízený filtr (VCF)
- Režimy: HPF / LPF
- Nastavitelná frekvence a rezonance
- Přiřaditelné kanály: CH1, CH2, AUX

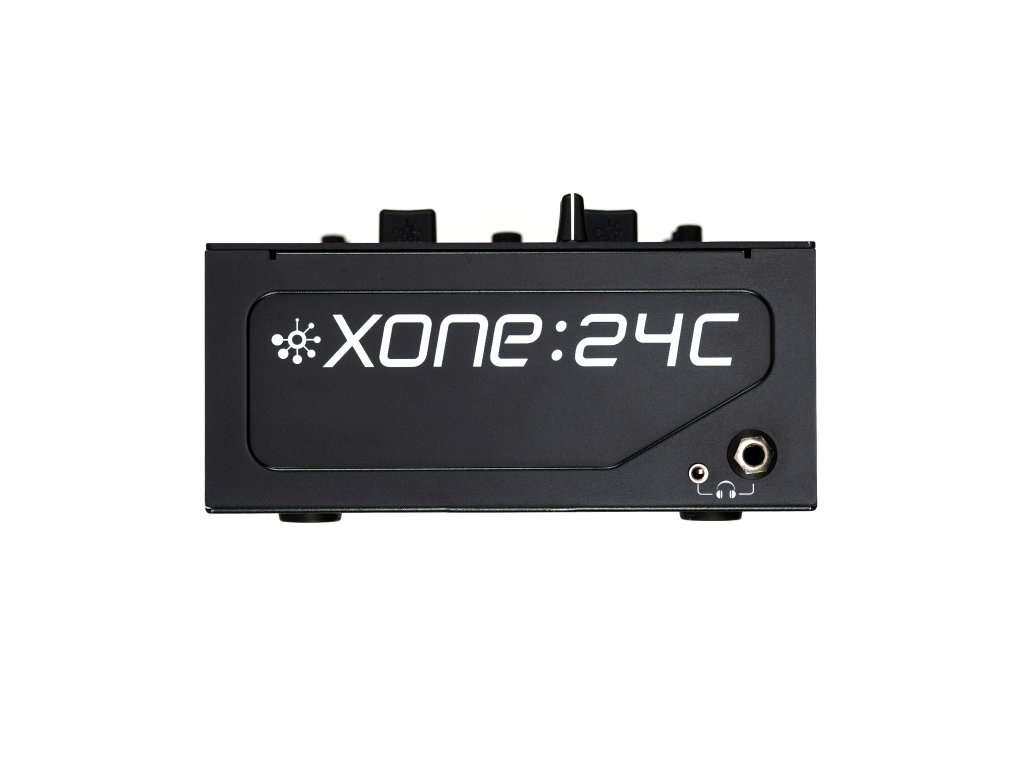

Sluchátkový výstup

- 1× 6,35 mm (1/4") stereo jack
- 1× 3,5 mm stereo jack
- Split Cue Monitoring (oddělený poslech kanálů)

Ovládací prvky a fader

- Kanálové fadery: 45 mm lineární, VCA (Voltage Controlled Amplifier)
- Kanálové měřiče: jedno tri-barevné LED (zelená/modrá/červená)
- Crossfader: 45 mm lineární VCA mini InnoFADER®
- Křivka crossfaderu: 2 typy (rychlý řez / plynulý přechod)

 Interní zvuková karta

- 6kanálová USB 2.0 zvuková karta
- 32bit / 96 kHz
- 3× stereo vstup (CH1 / CH2 / Master)
- 3× stereo výstup (CH1 / CH2 / AUX)

MIDI funkce

MIDI přiřaditelné ovladače:

- CH1 a CH2 fadery
- Crossfader
- Frekvence VCF filtru

MIDI Note ON/OFF:

- CUE, FILTER, HPF, LPF, MASTER INSERT IN

MIDI výstup:

- 1× USB-C Host port
- 2× USB-C hub porty (Hub-to-Host / Host-to-Hub pouze)

Napájení

- Vstupní napětí: 100–240 V AC, 50/60 Hz
- Spotřeba: max. 35 W

USB napájení:

- USB Host: 7,5 W (USB-C)
- USB Hub: 2× 7,5 W (USB-C)
- Napájecí adaptér: 2pinový DC konektor s pojistkou kabelu
- Zemnící svorka: 1×

Výstupní úrovně (nom./max.):

- Master Mix: +4 dBu / +22 dBu
- Booth: 0 dBu / +18 dBuRecord (RCA): –10 dBV / +8 dBV

- Vnitřní headroom: +18 dB
- Frekvenční rozsah: ±0,5 dB (20 Hz – 30 kHz)
- Zkreslení (THD): typicky 0,01 % @ 1 kHz, 0 dBu
- Přeslechy mezi kanály: < –85 dB @ 1 kHz, +10 dBu
- Zbytkový šum: Master –93 dBu, Booth –93 dBu
- Šum mixu: Master –83 dBu, Booth –83 dBu, Record –83 dBu
- Zesílení mikrofonu: +40 dB, EIN = –115 dB (při 40 dB zisku, 150Ω zdroj)
- RIAA zesílení: +42 dB @ 1 kHz (6 mV RMS = 0 VU)

Měřiče:

Master: 12 LED (–25 dBu až +12 dBu)

Kanál:

- Zelená: –25 dBu až 0 dBu
- Modrá: 0 dBu až +12 dBu

EQ charakteristiky

Kanálový EQ:

- LF 500 Hz, MF 1,1 kHz, HF 3,5 kHz
- Zesílení: +6 dB, úplné odříznutí („Total Kill“) –75 dB

AUX EQ:

- LF 750 Hz, HF 900 Hz
- Rozsah: ±12 dBu

Digitální architektura (USB)

- 6kanálová (12kanálová celkem) USB zvuková karta
- 24bit / 96 kHz
- USB 2.0 kompatibilita
- Plně duplexní audio a MIDI přenos

- 3 režimy: STREAM / DVS PRO / DAW

- Poměr úrovní analog/digitál: 0 dBu = –15 dBFS
- Nastavitelná velikost bufferu: 32 až 8192 vzorků
- Podporované vzorkovací frekvence: 44,1 / 48 / 88,2 / 96 kHz
- Podporované bitové hloubky: 16 / 24 bit
